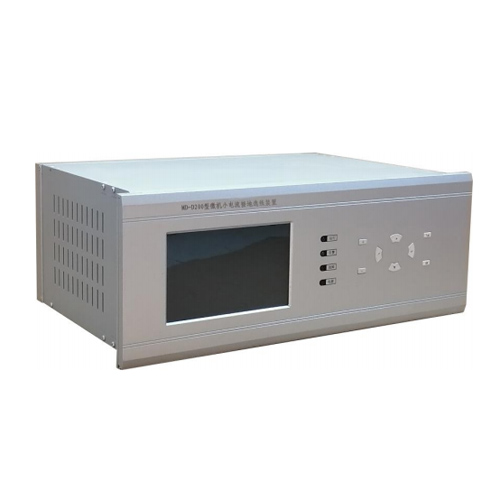

MD-D200小电流接地选线装置

一、 产品概述

小电流接地选线装置是我公司自主研发的新一代变电站自动化系统的配套产品。该产品采用基于 0.2s+5P10 级高精度零序电流互感器以及暂态零序电流幅值比较的综合选线理论，通过高速采样，提取和分析接地发生瞬间微弱零序电流以及暂态零序电流的各次谐波分量，利用特征频带的特有性质识别出故障线路。该选线理论需要强大的硬件平台支持，因此本装置采用双核 OMAPL138 工控CPU+FPGA 结构，双核 CPU 的 ARM 端负责人机和通讯管理，DSP 端完成选线任务，FPGA 负责高速 64 路并行高速采样。

适用于中性点不接地/经消弧线圈接地/经大电阻接地系统；适用于架空线/电缆线系统；长短线不限，并联运行的出线数不限;可区分线路和母线接地。

二、技术指标

2.1 小电流接地选线装置技术参数

工作温度：－20～＋65℃

工作湿度：≤95％RH

介质强度：≥AC2000V

绝缘性能：≥100MΩ

抗电磁干扰性能：符合 IEC255－22 的标准规定

能够准确识别≥1A 的故障电流 小电流接地选线装置产品手册

能够可靠解决 5K 以内高阻接地等故障就地判别

能够可靠解决无任何暂态过程的过零接地等故障就地判别适用于任何小电流接地系统（不接地、经消弧接地、经低电阻）单相接地故障就地研判

具备告警信号、跳闸信号输出（跳闸延时可设置）

具备就地故障指示灯显示功能

电源采用标准 AC/DC220V 供电

通讯方式：RS485

通讯波特率：9600bps

数据格式：8 个数据位 1 个终止位 无奇偶校验

2.2 配套零序电流互感器技术参数

额定零序电流比： 40A/0.1A

额定二次负荷： 12 欧姆

准确度级别： 0.2S 级+5P10

120% I1N~20% I1N（即 50A~8A）时

比差≤0.2%，角差≤10 分；

5% I1N（即 2A）时

比差≤0.35%，角差≤15 分；

1% I1N（即 0.4A）时

比差≤0.75%，角差≤30 分。

在 10 I1N 100A 时，满足误差≤3%

三、主要特点

3.1 强大稳定的硬件平台  小电流接地选线装置产品手册

a) 外配 10kV 高精度零序电流互感器（0.2S +5P10）级，通过提高一次零序故障电流采样环节的准确性，提高整体装置的选线准确性。

b) 多 CPU 系统，保护和监控相对独立，更加稳定可靠；

c) 选用 TI 主流高性能双核高频 CPU，数据处理和逻辑运算能力强大；

d) 多达 8 片 16 位 AD7606 采样芯片，每周波 512 点高速并行采样；

e) 功能强大的 FPGA，控制 8 片 AD 采样和实现逻辑编程出口

f) 以太网+RS232 通讯模式，并集成了 CDT 传输规约，各通讯通道完全独立；

g) 采用大屏幕彩色液晶+8 个大型按键，方便用户就地查看和操作。

3.2 嵌入式实时多任务操作系统

a) ARM 端采用嵌入式实时多任务操作系统 Linux，对硬件资源进行有效的管理；

b) DSP 端采用 SYS/BIOS 实时操作系统，满足多母线并行计算的高性能要求；

c) 充分满足电力系统对实时性的要求。

3.3 超前的设计理念

a) 通过配置 0.2 级 10kV 高精度零序电流互感器（零序电流互感器在一次电流 0.2~40A~400(10 倍)范围内，满足 0.2 级+5P10 技术指标），保证接地电流采样的高度准确性，可靠保证发生高阻接 小电流接地选线装置产品手册地时的接地选线率；

b) 通过采用暂态零序电流选线法辅助接地判据。

c) 装置具备故障录波功能，可以提供故障前后的波形，包括故障发生前的一个周波和故障发生后 5 个周波的波形，可保存现场录波数据 500 次以上。

d) 适用于中性点不接地、经固定消弧线圈接地、经自动调谐式消弧夏金泉接地和经高阻接地等接地方式。适用于不同电压等级（66kV、35kV、10kV）等系统。

3.4 免调节、易维护的概念设计

a) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；

b) 具备完善的自检功能，装置异常可以定位到芯片；

3.5 专业化的结构设计

a) 装置采用整面板背插式结构设计，强弱电完全分开，电磁兼容性能强；

b) 整机密封性好，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件；

c) 功能的模块化设计，功能的增减和移动可以通过插件的拔插实现，即插即用。
